電気信号システムにおけるジャンクションボックスの設計,機能,統合
製品仕様
| 属性 |
価値 |
| 製品 |
メットラー・トレド・ロード・セル |
| 利点 |
離散式電阻は高精度で長期間の接続を可能にします |
| 危険 な 承認 |
ATEX,FM,cFM |
| 容量範囲 |
SLD425/SLD525 負荷電池は1,000ポンドから75,000ポンドです |
| 材料 |
頑丈な316型ステンレス鋼とFDA認定のステンレス鋼 |
| 選択資料 |
ポリアミド (ナイロン),炭酸鋼 (亜鉛塗装) またはステンレス鋼 |
| 特徴 |
長期安定性と安装が簡単な特性 |
主要 な 特徴 と 益

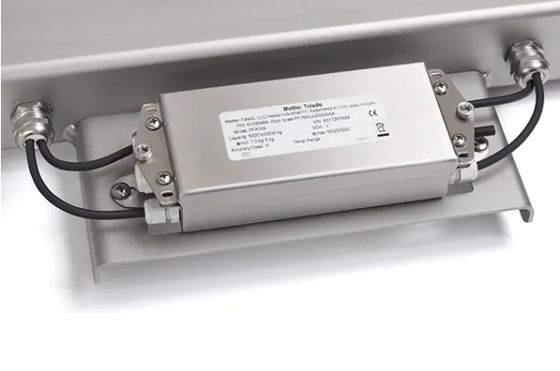

簡単な接続です接続ボックスは,複数のアナログ負荷セルをあらゆる計量機に迅速かつ安全に組み込むことができます. METTLER TOLEDO offers precision junction boxes for hazardous areas with ATEX and IECEx certification and for food and pharmaceutical applications where EHEDG design rules are followed and with GMP and NSF certification.
精度 に 関する 重要 な 考慮:METTLER TOLEDOの精密接続箱は,温度変化に固有の頑丈性があります.優れた長期的安定性がある設置時間を短縮しながら角負荷の誤りを修正できます.

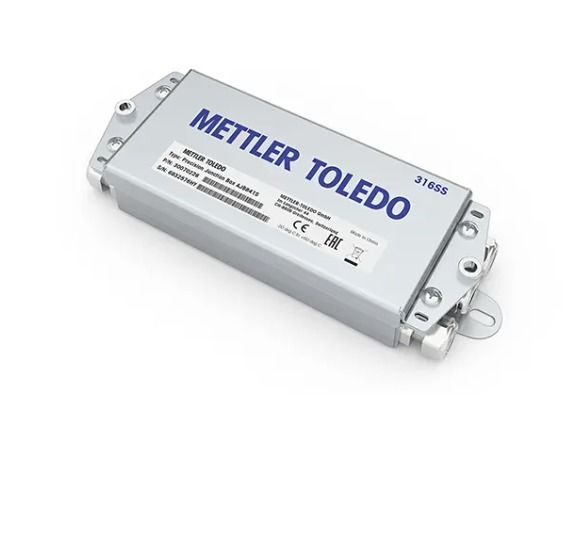

耐久 建築:精密接続箱は,IP67またはIP69Kステンレス鋼のキャビネットと高精度と安定性を提供する電気部品を組み合わせています. 304 (1.4301) または 316 (1.4401) ステンレス.
安定性のための離散抵抗器:正確な離散抵抗器は,トリムポットと比較して,温度と湿度の影響に対する優れた免疫を提供します.ロータリースイッチは,角の誤りを簡単に修正するために精密抵抗の配列を選択しますトリムポットに固有の敏感性がないのに 同じ使いやすさを提供します.
よく 聞かれる 質問
負荷セル接続ボックスとは?
負荷セル接続箱 (load cell junction box) は,重量または力を測定する負荷セルと使用するために特別に設計された囲み.複数の負荷セルを組み合わせて正確な計量システムを作成する.箱は,中央コンピュータまたは制御システムに負荷セルから信号を送信するための電気接続が含まれています.精密で信頼性の高い信号を保証するために増幅器やフィルターを含む場合があります.
負荷細胞の結合箱は,スケールの性能にどのように影響するのか?
接続ボックスは,複数のアナログ負荷セルを使用するスケールでの性能に不可欠である.温度効果,長期安定性,コーナー負荷調整による精度に影響を与える.METTLER TOLEDO 接続箱は,ユニークな安定性と安装の簡単な機能を提供しますMETTLER TOLEDOのすべての負荷セル接続箱は無重量校正 (CalFreeTM) で動作する.
交差箱はスケール精度に どう影響するのでしょうか?
負荷セル接続箱は,高精度で長期間の接続のための離散抵抗を回転スイッチと組み合わせ,トリムポットに似たシンプルなユーザーインターフェースを提供します.しかし,彼らの弱点がない..
接続箱はどんな素材で作られていますか?
METTLER TOLEDO 負荷セル接続箱は,頑丈な316ステンレス鋼とFDA認定ステンレス鋼で作られています.ケーブル入口フィッティングはポリアミド (ナイロン),炭素鋼 (亜鉛塗装),異なる要求や予算を満たすため.
負荷細胞の総和ボックスはどう機能する?
負荷セルサミングボックス (より正確には平均化ボックスと呼ばれる) は,複数の負荷セルをインジケーターで読み取れる1つの信号に接続する.負荷セル信号の合計ではなく,すべての負荷セル信号の平均を示します.例えば,4x50kgの2mV/Vの負荷電池に接続された箱は,8mV/Vではなく,200kgで2mV/Vを供給します.
